混凝土养护剂配方成分分析

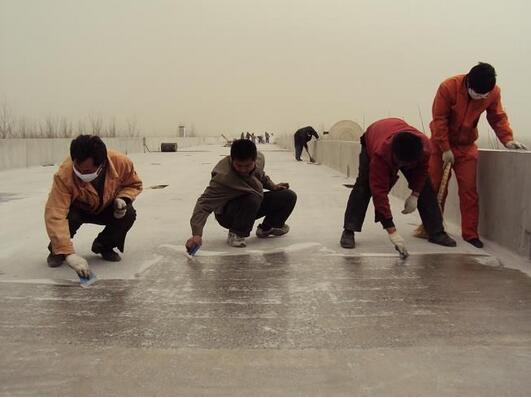

      混泥土养护剂主要防治混凝土在硬化过程中表面水分流失，混凝土会产生收缩，导致裂缝。将养护剂涂覆在抹平压光的混凝土或砂浆表面，当水份蒸发到一定程度，能迅速形成一层无色、不透水的保护薄膜，可阻止混凝土或砂浆中的水份蒸发，从而达到养护混凝土或砂浆的目的。

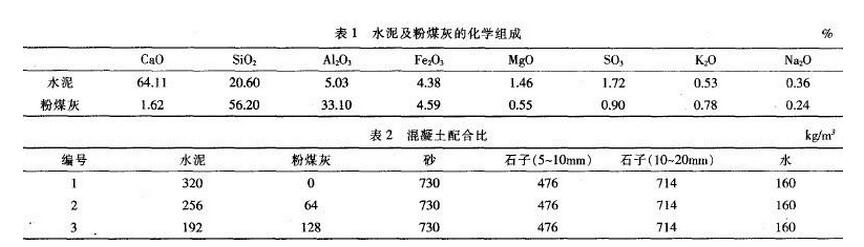

　　混凝土养护剂配方成分分析

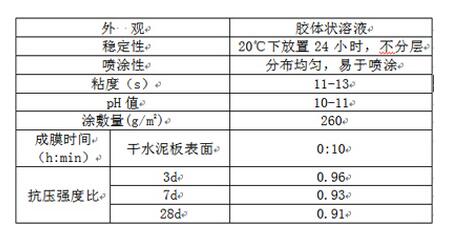

混凝土养护剂技术指标：

　　混凝土养护剂配方成分分析-混凝土养护剂种类

　　缓凝剂的种类按其化学成可分为无机缓凝剂和有机缓凝剂两大类。从分子量的大小或合成方法的角度可以分为两大类：有机化合物和聚合物。研究较多的有机物主要是有机膦酸（盐）。用作缓凝剂的聚合物通常是低聚物，其分子量一般为数千，多通过共聚反应制得，研究较多的聚合物是含有羧基、膦酸基、磺酸基的聚合物。相对来说，羟基羧酸（盐）、有机膦酸（盐）等有机物类缓凝剂掺量较少，但比较敏感；而聚合物类缓凝剂掺量较大，但掺量与稠化时间线性关系较好。

　　无机缓凝剂

　　1）磷酸盐、偏磷酸盐类缓凝剂

　　磷酸盐、偏磷酸盐类缓凝剂是近年来研究较多的无机缓凝剂。正磷酸（H3PO4 ） 的缓凝作用并不大，但各种磷酸盐的缓凝作用却较强。在相同掺量情况下，磷酸盐类缓凝剂中缓凝作用最强的是焦磷酸钠（Na2P2O7 ） 。

　　2）硼砂（Na2B4O7·10H2O）

　　吸湿性强，易溶于水和甘油，水溶液呈弱碱性，在干燥的空气中易缓慢风化。

　　3）氟硅酸钠（Na2SiF6 ）

　　白色结晶物质，密度2.68g·cm-3，微溶于水，不溶于乙醇，有腐蚀性，一般掺量为水泥用量的0.1-0.2%。

　　有机物类缓凝剂

　　1）有机膦酸（盐）

　　有机膦酸（盐）种类繁多，有不少品种适合用作油井水泥缓凝剂。

　　实例一：将甲撑膦酸衍生物用作超细水泥缓凝剂，使用温度可达116℃以上。

　　实例二：将甲撑膦酸衍生物和硼砂按（0.025-0.2）:1质量比复配用作高温缓凝剂，甲撑膦酸衍生物选自乙二胺四甲叉膦酸钙、乙二胺四甲叉膦酸钠、乙二胺五甲叉膦酸。该缓凝剂适用温度121-260℃（BHST），适合长封固段高温深井固井。

　　2）有机酸类

　　蔗糖、葡萄糖酸、柠檬酸等及其盐，常用作缓凝剂使用，与其他无机磷酸盐复配使用，效果较好。

　　聚合物类缓凝剂

　　聚合物类缓凝剂是近年来国内外研究最的一类缓凝剂。由于通过聚合技术可将多种不同的功能性单体结合在一起，而且可以控制分子链的长短、分子量的大小及分布，因此这类缓凝剂可以用分子设计思想来指导其合成，得到综合性能较为理想的缓凝剂。

　　1)AMPS共聚物

　　I）AMPS/AA二元共聚物

　　实例一：共聚物中AMPS摩尔分数为40-60%，分子量小于5,000。该缓凝剂使用温度可达121℃，掺量为0.3-1.5%BWOC，在66-118℃区间稠化实验规律较好，稠化时间容易调节。

　　实例二：共聚物中AMPS的摩尔分数达到65-85%时，是一个良好的中低温缓凝剂。

　　II) A MPS/IA二元共聚物

　　实例一：共聚物中AMPS与IA的摩尔分数比为73:27。该缓凝剂缓凝效果明显强于AMPS/AA缓凝剂，无需加入硼砂、有机酸等缓凝增强剂，单独使用温度可达260℃。

　　III) 其它含羧基的二元或三元共聚物：

　　实例一：AMPS/MA、AMPS/IA/AA、AMPS/IA/AM等。
